آموزش نحوه تست و ارزیابی کوادکوپتر طراحی شده

تست و ارزیابی کوادکوپتر طراحی شده برای اطمینان از عملکرد صحیح، پایداری پرواز و ایمنی آن ضروری است. این فرآیند شامل بررسی دقیق اجزا، کالیبراسیون حسگرها و عیب یابی احتمالی برای دستیابی به پروازی مطمئن و کارآمد است.

آموزش نحوه تست و ارزیابی کوادکوپتر طراحی شده، گامی حیاتی در مسیر اطمینان از کارایی و ایمنی پرنده های بدون سرنشین است. هر کوادکوپتری، چه به صورت آماده خریداری شده باشد و چه از ابتدا توسط کاربر طراحی و مونتاژ شده باشد، نیازمند یک فرآیند صحت سنجی و تأیید دقیق است. این مقاله به شما کمک می کند تا با یک متدولوژی سیستماتیک، تمام جنبه های فنی و عملکردی ربات پروازی خود را مورد سنجش قرار دهید. هدف نهایی این ارزیابی، نه تنها دستیابی به پروازی پایدار و مانورپذیر، بلکه تضمین حداکثری ایمنی برای اپراتور و محیط اطراف است. با انجام تست های جامع، می توان مشکلات احتمالی را پیش از بروز حوادث شناسایی و رفع کرد، که این امر به افزایش طول عمر دستگاه و بهبود تجربه کاربری منجر می شود. از بررسی دقیق اجزای الکترونیک و مکانیک گرفته تا تنظیمات نرم افزاری کنترل کننده پرواز و ارزیابی سازگاری الکترومغناطیسی، هر گام در این فرآیند حیاتی است.

کوادکوپتر چیست؟

کوادکوپتر، که به آن کوادروتور نیز گفته می شود، نوعی پرنده بدون سرنشین (پهپاد) است که برای پرواز خود از چهار پروانه بهره می برد. کلمه کواد به معنای چهار است و کوپتر اشاره به هلیکوپتر دارد. این وسایل پروازی به دلیل بهره گیری از چهار موتور مستقل، قابلیت مانورپذیری فوق العاده و پایداری بالایی در پرواز دارند. ابعاد کوچک و توانایی انجام حرکات دقیق، آن ها را برای کاربردهای متنوعی از جمله عکاسی و فیلم برداری هوایی، بازرسی های صنعتی و حتی تحویل کالا مناسب ساخته است. درک ماهیت و ساختار کوادکوپترها، اولین قدم برای ورود به مبحث تست و ارزیابی آن هاست، زیرا هر جزء نقش حیاتی در عملکرد کلی سیستم ایفا می کند.

پهباد چیست؟

پهپاد یا پرنده هدایت پذیر از دور، اصطلاحی جامع برای هر وسیله هوایی است که بدون سرنشین انسانی پرواز می کند. این وسایل می توانند توسط اپراتور از راه دور کنترل شوند یا بر اساس برنامه ریزی های از پیش تعیین شده و سامانه های دینامیک داخلی به صورت خودکار پرواز کنند. کوادکوپترها زیرمجموعه ای از پهپادها محسوب می شوند که به دلیل قابلیت های منحصر به فردشان، کاربردهای گسترده ای در صنایع مختلف پیدا کرده اند. صنعت پهپادها رشدی چشمگیر داشته و پیش بینی می شود ارزش اقتصادی آن در سال های آتی به میلیاردها دلار برسد، که این امر اهمیت فرآیندهای تست و ارزیابی دقیق را دوچندان می کند تا از کیفیت و ایمنی این وسایل اطمینان حاصل شود.

اصول عملکرد کوادکوپتر

عملکرد کوادکوپتر بر پایه اصول آیرودینامیک و مکانیک پرواز استوار است. این پرنده ها با ایجاد اختلاف فشار در اتمسفر پیرامون خود، نیروی لازم برای پرواز را تولید می کنند. هر کوادکوپتر دارای چهار موتور است که به پروانه هایی متصل هستند. چرخش دو به دوی این موتورها در جهت های معکوس، نیروهای گشتاور ایجاد شده را خنثی کرده و پایداری لازم برای پرواز را فراهم می آورد. با تغییر سرعت چرخش هر یک از موتورها به صورت مستقل، فلایت کنترلر می تواند جهت حرکت کوادکوپتر را کنترل کند. به عنوان مثال، افزایش سرعت دو موتور در یک سمت و کاهش سرعت دو موتور در سمت دیگر، باعث چرخش کوادکوپتر می شود. این اصول اساسی، مبنای هرگونه تست و ارزیابی عملکردی هستند.

کاربرد پهباد ها و کوادکوپترها

کاربردهای پهپادها و به خصوص کوادکوپترها بسیار گسترده و متنوع است. از مهم ترین کاربردها می توان به فیلم برداری و عکاسی هوایی حرفه ای، نقشه برداری و اسکن سه بعدی مکان ها با استفاده از حسگرهای پیشرفته، بازرسی سازه ها و خطوط انتقال نیرو، و همچنین کاربردهای نظامی و جاسوسی اشاره کرد. در حوزه امداد و نجات، پهپادها برای بررسی مناطق خطرناک و صعب العبور پیش از ورود تیم های انسانی، کمک رسانی در بلایای طبیعی، و حتی خاموش کردن آتش سوزی ها به کار می روند. علاوه بر این، در هواشناسی، جغرافیا، مخابرات، ناوبری جهانی و تحویل کالا نیز از این فناوری استفاده می شود. این طیف وسیع کاربردها، اهمیت تست و ارزیابی دقیق را برای اطمینان از کارکرد صحیح و ایمنی در هر یک از این حوزه ها برجسته می سازد.

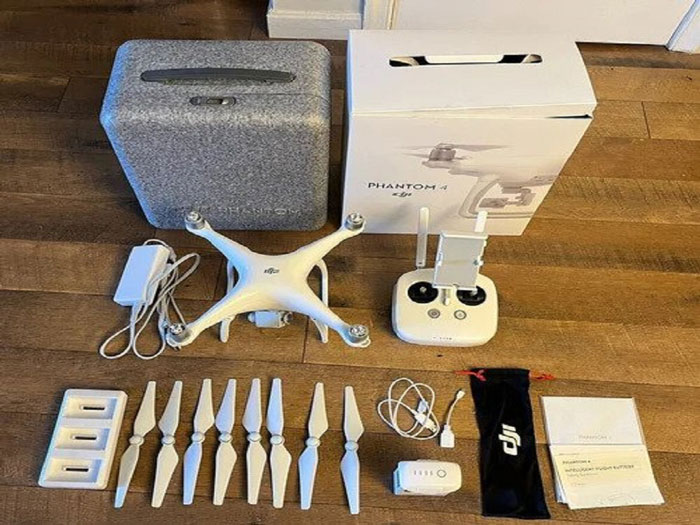

لیست قطعات لازم برای ساخت کوادکوپتر

برای ساخت یک کوادکوپتر، مجموعه ای از قطعات تخصصی مورد نیاز است که هر یک نقش حیاتی در عملکرد نهایی پرنده ایفا می کنند. آشنایی با این قطعات و نحوه عملکرد آن ها، نه تنها برای فرآیند مونتاژ، بلکه برای مراحل تست و ارزیابی نیز ضروری است. هرگونه نقص یا عدم تطابق در یکی از این اجزا می تواند به پایداری پرواز، ایمنی و کارایی کلی دستگاه آسیب برساند. از بدنه و ساختار فیزیکی گرفته تا سیستم های الکترونیکی پیچیده و باتری، تمامی این قطعات باید با دقت انتخاب و مونتاژ شوند تا یک سیستم پروازی هماهنگ و قابل اعتماد را تشکیل دهند. درک صحیح از مشخصات فنی و نحوه ارتباط این قطعات با یکدیگر، مبنای اصلی برای انجام تست های عملکردی و عیب یابی های احتمالی خواهد بود.

بدنه یا ایرفریم

بدنه یا ایرفریم، اسکلت اصلی کوادکوپتر است که تمامی قطعات دیگر از جمله موتورها، فلایت کنترلر، باتری و سایر ماژول ها روی آن نصب می شوند. طریقه نصب را در مقاله آموزش طراحی کوادکوپتر  بصورت کامل توضیح داده ایم. این قسمت باید علاوه بر سبکی، از استحکام و مقاومت کافی نیز برخوردار باشد تا بتواند وزن تمامی اجزا را تحمل کرده و در برابر ضربات احتمالی (مانند کرش های کوچک) از قطعات حساس محافظت کند. جنس ایرفریم معمولاً از پلاستیک سخت، فیبر کربن یا آلومینیوم است که فیبر کربن به دلیل نسبت استحکام به وزن بالا، گزینه ایده آلی برای کوادکوپترهای حرفه ای محسوب می شود. طراحی دقیق ایرفریم و عدم وجود هرگونه تاب خوردگی یا عدم تقارن، نقش مهمی در پایداری و تعادل پرواز ایفا می کند که در مراحل تست نهایی مورد ارزیابی قرار می گیرد.

پیکربندی ایرفریم بصورت x و +

ایرفریم کوادکوپترها بر اساس نحوه قرارگیری بازوها و جهت دماغه، به دو پیکربندی اصلی X و + تقسیم می شوند. در پیکربندی X، دو بازو به سمت جلو و دو بازو به سمت عقب قرار می گیرند و دماغه کوادکوپتر در راستای یکی از خطوط فرضی بین بازوهاست. این پیکربندی برای پروازهای سریع و مانورپذیر، به ویژه در مسابقات FPV، محبوبیت بیشتری دارد. در مقابل، در پیکربندی +، یک بازو به سمت جلو، یکی به عقب، و دو بازوی دیگر به طرفین قرار می گیرند که دماغه دقیقاً در راستای بازوی جلویی است. این نوع پیکربندی برای پروازهای پایدار و دقیق، مانند تصویربرداری هوایی، مناسب تر است. انتخاب پیکربندی بر عملکرد پروازی و نحوه کالیبراسیون و تست تاثیرگذار است.

موتور براشلس

موتورهای براشلس (Brushless Motors) پیشرانه های اصلی کوادکوپترها هستند و مسئول تولید نیروی رانش (تراست) لازم برای پرواز می باشند. این موتورها به دلیل راندمان بالا، طول عمر زیاد و توانایی چرخش با دور (RPM) بالا، انتخاب ایده آلی برای ربات های پروازی محسوب می شوند. هر کوادکوپتر به چهار موتور براشلس نیاز دارد که دو به دو در جهت های مخالف (یکی ساعتگرد و دیگری پادساعتگرد) می چرخند تا گشتاورهای مخالف یکدیگر را خنثی کنند. توان مصرفی این موتورها معمولاً بالاست و می توانند جریان های قابل توجهی را از باتری بکشند. در فرآیند تست، بررسی عملکرد صحیح، دور موتورها، و عدم لرزش غیرعادی آن ها از اهمیت بالایی برخوردار است.

اسپید کنترلر

اسپید کنترلر یا ESC (Electronic Speed Controller)، یک ماژول الکترونیکی حیاتی است که وظیفه کنترل دقیق سرعت و جهت چرخش موتورهای براشلس را بر عهده دارد. فلایت کنترلر سیگنال های کنترلی را به اسپید کنترلرها ارسال می کند و اسپید کنترلر نیز با تبدیل این سیگنال ها به پالس های الکتریکی مناسب، موتورها را به حرکت در می آورد. انتخاب اسپید کنترلر مناسب با توجه به نوع موتورها و جریان مصرفی آن ها بسیار مهم است؛ زیرا عدم تطابق می تواند منجر به داغ شدن بیش از حد، کاهش راندمان یا حتی آسیب به موتورها و خود اسپید کنترلر شود. در مراحل تست، پایداری و پاسخگویی اسپید کنترلرها به دستورات فلایت کنترلر مورد ارزیابی قرار می گیرد.

فلایت کنترلر

فلایت کنترلر (Flight Controller) را می توان مغز متفکر کوادکوپتر نامید. این برد الکترونیکی پیشرفته، مسئول پردازش داده های دریافتی از سنسورهای مختلف نظیر ژیروسکوپ، شتاب سنج، بارومتر (فشارسنج) و قطب نما است. با تحلیل این داده ها، فلایت کنترلر وضعیت لحظه ای کوادکوپتر (شامل زاویه، ارتفاع و جهت) را تشخیص داده و دستورات لازم را به اسپید کنترلرها ارسال می کند تا سرعت چرخش موتورها را تنظیم کرده و پایداری، تعادل و جهت گیری پرواز را حفظ کند. قابلیت هایی مانند خلبان خودکار، بازگشت به خانه و پرواز نقطه به نقطه نیز توسط فلایت کنترلرهای پیشرفته ارائه می شوند. کالیبراسیون صحیح و تست عملکرد فلایت کنترلر، اصلی ترین بخش ارزیابی یک کوادکوپتر طراحی شده است.

رادیو کنترلر

رادیو کنترلر یا فرستنده رادیویی، ابزاری است که اپراتور از طریق آن دستورات خود را به صورت بی سیم به گیرنده نصب شده روی کوادکوپتر ارسال می کند. این دستورات شامل حرکت به جلو/عقب، چپ/راست، افزایش/کاهش ارتفاع و چرخش حول محور عمودی است. رادیو کنترلرها در تعداد کانال های مختلف (معمولاً از 4 تا 16 کانال) موجود هستند که هر کانال برای کنترل یک عملکرد خاص به کار می رود. انتخاب یک رادیو کنترلر با برد کافی، قابلیت اطمینان بالا و پاسخگویی سریع برای پروازی ایمن و کنترل شده ضروری است. در فرآیند تست، بررسی صحت ارتباط بین رادیو کنترلر و گیرنده، و همچنین پاسخگویی دقیق کوادکوپتر به دستورات ارسالی از اهمیت ویژه ای برخوردار است.

باتری

باتری منبع اصلی تغذیه الکتریکی کوادکوپتر است و معمولاً از نوع لیتیوم پلیمر (LiPo) انتخاب می شود. این باتری ها به دلیل نسبت بالای انرژی به وزن و قابلیت جریان دهی بالا، برای کوادکوپترها بسیار مناسب هستند. ظرفیت باتری (بر حسب میلی آمپر ساعت – mAh) و نرخ تخلیه جریان (بر حسب C) دو پارامتر کلیدی در انتخاب باتری هستند. نرخ C نشان دهنده حداکثر جریانی است که باتری می تواند بدون آسیب رساندن به خود، تأمین کند. انتخاب باتری با ظرفیت و نرخ C مناسب برای موتورها و اسپید کنترلرها، بر زمان پرواز و عملکرد کلی کوادکوپتر تأثیر مستقیم دارد. تست ولتاژ، ظرفیت واقعی و دمای باتری در حین پرواز، بخشی از فرآیند ارزیابی است.

ملخ یا پروانه

ملخ ها یا پروانه ها، اجزای مکانیکی هستند که با چرخش توسط موتورها، نیروی رانش لازم برای بلند شدن و حرکت کوادکوپتر را تولید می کنند. هر کوادکوپتر به چهار ملخ نیاز دارد که دو عدد از آن ها در جهت ساعتگرد (CW) و دو عدد دیگر در جهت پادساعتگرد (CCW) می چرخند تا گشتاورهای یکدیگر را خنثی کنند. اندازه، شکل و گام ملخ ها بر میزان نیروی رانش تولیدی و مصرف انرژی تأثیرگذار است. انتخاب ملخ های مناسب با توجه به توان موتورها و وزن کلی کوادکوپتر، برای دستیابی به پروازی بهینه و کارآمد حیاتی است. در مراحل تست، بررسی عدم وجود هرگونه شکستگی، تاب خوردگی یا عدم تعادل در ملخ ها اهمیت فراوانی دارد.

برد تغذیه و توزیع برق

برد تغذیه و توزیع برق (Power Distribution Board – PDB)، وظیفه دریافت جریان از باتری و توزیع آن به صورت منظم و پایدار به تمامی اجزای الکترونیکی کوادکوپتر از جمله اسپید کنترلرها، فلایت کنترلر، گیرنده و سایر ماژول ها را بر عهده دارد. این برد معمولاً دارای چندین خروجی با ولتاژهای مختلف (مانند 5 ولت و 12 ولت) است که برای تغذیه قطعات حساس تر مورد استفاده قرار می گیرد. یک PDB با کیفیت، از نویزهای الکتریکی جلوگیری کرده و پایداری ولتاژ را تضمین می کند که این امر برای عملکرد صحیح حسگرها و فلایت کنترلر حیاتی است. در تست های الکتریکی، بررسی سلامت اتصالات و عدم افت ولتاژ در این برد از اهمیت بالایی برخوردار است.

قطعات و ماژول های کاربردی دیگر کوادها

علاوه بر قطعات اصلی، ماژول ها و قطعات کاربردی دیگری نیز وجود دارند که می توانند به قابلیت های کوادکوپتر اضافه کنند و عملکرد آن را بهبود بخشند. از جمله این ماژول ها می توان به ماژول GPS برای ناوبری دقیق، قابلیت بازگشت به خانه و پرواز خودکار اشاره کرد. فرستنده و گیرنده تصویر (FPV Transmitter/Receiver) به همراه دوربین، امکان مشاهده زنده تصویر از دید کوادکوپتر را فراهم می کنند. گیمبال (Gimbal) برای پایدارسازی دوربین و جلوگیری از لرزش تصاویر استفاده می شود. همچنین، ماژول های تلمتری برای ارسال اطلاعات پروازی به ایستگاه زمینی و سیستم های هشداردهنده باتری برای اطلاع از افت ولتاژ نیز کاربردی هستند. تست و کالیبراسیون صحیح این ماژول ها نیز جزئی از فرآیند ارزیابی جامع کوادکوپتر است.

تست و ارزیابی جامع کوادکوپتر، تضمین کننده پایداری پرواز، مانورپذیری دقیق و حداکثر ایمنی در عملیات هوایی است.

تست نهایی و کالیبراسیون

پس از مونتاژ تمامی قطعات، مرحله تست نهایی و کالیبراسیون آغاز می شود که حیاتی ترین بخش در آماده سازی یک کوادکوپتر برای پرواز است. این فرآیند شامل بررسی های نرم افزاری و سخت افزاری دقیق برای اطمینان از عملکرد صحیح هر جزء و هماهنگی آن ها با یکدیگر است. ابتدا، فلایت کنترلر باید کالیبره شود. این کالیبراسیون شامل حسگرهای ژیروسکوپ و شتاب سنج برای تشخیص صحیح جهت گیری و پایداری، قطب نما برای جهت یابی دقیق و بارومتر برای اندازه گیری ارتفاع است. سپس، جهت چرخش موتورها و عملکرد اسپید کنترلرها باید از طریق نرم افزار فلایت کنترلر (مانند Betaflight یا ArduPilot) بررسی و تنظیم شوند. تست پاسخگویی رادیو کنترلر و اطمینان از صحت ارتباط آن با گیرنده نیز ضروری است. در نهایت، انجام تست های بدون ملخ برای بررسی واکنش موتورها به دستورات کنترلی و تست های کوتاه پرواز برای ارزیابی پایداری اولیه سیستم انجام می شود.

فرآیند ارزیابی سازگاری الکترومغناطیسی و شرایط لازم برای احراز سازگاری

سازگاری الکترومغناطیسی (EMC) و عدم تداخل الکترومغناطیسی (EMI) در کوادکوپترها از اهمیت بالایی برخوردار است، زیرا نویزهای الکتریکی می توانند عملکرد حسگرهای حساس و سیستم های ارتباطی را مختل کنند. فرآیند ارزیابی EMC شامل بررسی میزان انتشار نویزهای الکترومغناطیسی توسط اجزای کوادکوپتر و همچنین میزان ایمنی آن در برابر تداخلات خارجی است. برای احراز سازگاری، ابتدا باید از کابل کشی صحیح و شیلدگذاری مناسب سیم ها اطمینان حاصل کرد. استفاده از فیلترهای نویز در خطوط تغذیه و سیگنال، و همچنین جداسازی مسیرهای جریان بالا از مسیرهای سیگنال های حساس، می تواند به کاهش تداخل کمک کند. تست های تخصصی با ابزارهایی مانند اسیلوسکوپ و طیف سنج برای شناسایی منابع نویز و ارزیابی میزان تأثیر آن ها بر عملکرد سیستم، به ویژه بر روی سنسورهای فلایت کنترلر و ارتباطات رادیویی، انجام می شود. این ارزیابی ها تضمین می کنند که کوادکوپتر در محیط های مختلف بدون اختلال عمل کند.

ایمنی پرواز تنها با تست های دقیق عملکردی و ارزیابی سازگاری الکترومغناطیسی قابل دستیابی است.

توصیه های ایمنی

ایمنی در هنگام تست و پرواز با کوادکوپتر طراحی شده، از اهمیت فوق العاده ای برخوردار است. همواره اولین پروازهای آزمایشی را در محیطی باز، وسیع و عاری از هرگونه مانع، افراد یا حیوانات انجام دهید. قبل از هر پرواز، تمامی اتصالات الکتریکی و مکانیکی را مجدداً بررسی کنید تا از محکم بودن پیچ ها، لحیم کاری های صحیح و عدم شل شدن سیم ها اطمینان حاصل شود. هرگز باتری را بیش از حد شارژ نکنید و در صورت مشاهده هرگونه تورم یا آسیب فیزیکی در باتری، از آن استفاده نکنید. ملخ ها را با دقت نصب کرده و اطمینان حاصل کنید که محکم و بدون هیچ گونه ترک یا آسیب هستند. در صورت بروز هرگونه مشکل یا رفتار غیرعادی در حین پرواز، بلافاصله کوادکوپتر را فرود آورید و قبل از پرواز مجدد، علت مشکل را شناسایی و رفع کنید. استفاده از محافظ ملخ در محیط های بسته یا نزدیک به افراد توصیه می شود.

کالیبراسیون دقیق سنسورها و موتورها، ستون فقرات پایداری و مانورپذیری هر کوادکوپتری است.

سوالات متداول

ابزارهای لازم برای تست و ارزیابی کوادکوپتر کدامند؟

برای تست و ارزیابی کوادکوپتر، ابزارهایی نظیر مولتی متر برای اندازه گیری ولتاژ و جریان، اسیلوسکوپ برای بررسی سیگنال ها، تستر سروو برای تست اسپید کنترلرها، و نرم افزارهای مخصوص فلایت کنترلر مانند Betaflight یا ArduPilot برای کالیبراسیون و عیب یابی مورد نیاز هستند.

در اولین پرواز آزمایشی کوادکوپتر چه مواردی را باید بررسی کرد؟

در اولین پرواز آزمایشی، پایداری کلی پرواز، پاسخگویی به فرامین رادیویی، عدم لرزش غیرعادی، عملکرد صحیح سنسورها (ژیروسکوپ، شتاب سنج، قطب نما)، و مصرف باتری باید بررسی شوند. همچنین، اطمینان از عدم انحراف خودبه خودی کوادکوپتر در حالت هاورینگ ضروری است.

چگونه فلایت کنترلر کوادکوپتر را کالیبره کنیم؟

کالیبراسیون فلایت کنترلر معمولاً از طریق نرم افزار مربوطه (مثلاً Betaflight Configurator) انجام می شود. ابتدا کوادکوپتر را روی یک سطح کاملاً صاف قرار داده و سپس عملیات کالیبراسیون شتاب سنج و ژیروسکوپ را در نرم افزار آغاز کنید. کالیبراسیون قطب نما نیز با چرخاندن کوادکوپتر در جهات مختلف انجام می گیرد.

رایج ترین مشکلات در تست و ارزیابی کوادکوپتر چیست؟

رایج ترین مشکلات شامل عدم پایداری پرواز (به دلیل کالیبراسیون نادرست سنسورها یا تنظیمات PID نامناسب)، لرزش بیش از حد (ناشی از ملخ های نامتوازن یا موتورهای آسیب دیده)، مشکلات ارتباطی رادیویی، و تخلیه سریع باتری (به دلیل انتخاب باتری نامناسب یا جریان کشی بالا) هستند.
